產品概述
Yz11X支管減壓閥采用直接作用隔膜式結構,主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓,可使供水壓力分自己更加均衡,避免部分供水超壓,優化高層建筑給水分區。它可代替分區調頻變速水泵,在消防給水系統中可代替分區水泵,用于家用給水系統,可保護所有的水龍頭和其它水器具。內部結構非常簡單無卡阻,性能可靠,經久耐用。

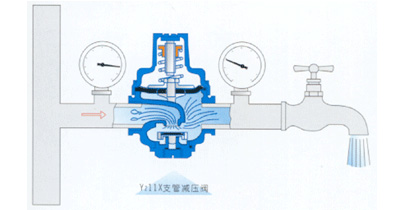

典型安裝示意圖
主要技術參數 單位：mm
| 類型 |
型號 |
公稱壓力
PN(Mpa) |
公稱通徑
DN(Mpa) |
連接形式 |
閥體材料 |
出口壓力(Mpa) |
工作℃ |
| 支管減壓閥 |
YZ11X-16T
YZ11X-25T |
1.6，2.5 |
15～50 |
內螺紋 |
青鋼 |
0.05～0.6(可調) |
80 |
| YZ11X-16P
YZ11X-25P |
不銹鋼 |
主要外形連接尺寸 單位：mm
| 公稱通徑DN(Mpa) |
尺寸(MM) |
重量(Kg) |
| MM |
in |
A |
B |
C |
φG |
| 15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
| 20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
| 25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
| 32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
| 40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
| 50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
111
產品概述
Yz11X支管減壓閥采用直接作用隔膜式結構,主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓,可使供水壓力分自己更加均衡,避免部分供水超壓,優化高層建筑給水分區。它可代替分區調頻變速水泵,在消防給水系統中可代替分區水泵,用于家用給水系統,可保護所有的水龍頭和其它水器具。內部結構非常簡單無卡阻,性能可靠,經久耐用。
典型安裝示意圖
主要技術參數 單位：mm
| 類型 |
型號 |
公稱壓力
PN(Mpa) |
公稱通徑
DN(Mpa) |
連接形式 |
閥體材料 |
出口壓力(Mpa) |
工作℃ |
| 支管減壓閥 |
YZ11X-16T
YZ11X-25T |
1.6，2.5 |
15～50 |
內螺紋 |
青鋼 |
0.05～0.6(可調) |
80 |
| YZ11X-16P
YZ11X-25P |
不銹鋼 |
主要外形連接尺寸 單位：mm
| 公稱通徑DN(Mpa) |
尺寸(MM) |
重量(Kg) |
| MM |
in |
A |
B |
C |
φG |
| 15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
| 20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
| 25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
| 32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
| 40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
| 50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
