一、概述
氣動調節蝶閥是一種低負載型蝶閥，主要適用于對低壓介質的流量、壓力控制。它是由扁平式鑄造閥體和雙活塞式氣動執行機構二部分組成。該系列蝶閥具有結構簡單、操作方便、重量輕等特點，用于石油、化工、冶金、電站和輕工等行業的自動控制。
主要特點
氣動通風蝶閥該系列氣動調節蝶閥的閥體采用鋼板焊接結構，閥體按其結構分為開放型和后座型二種（見圖二）
開放型為無閥座結構，因此泄漏量較大，后座型式在開放型機構的基礎上增加了閥座。因而其泄漏量較開放型結構有較大改善。
閥蓋形式分為標準型和外軸承型二種，標準型適用于口徑DN500以下，外軸承型適用于口徑DN600以上。執行機構采用進口的雙活塞氣動執行機構,具有輸出力大而平穩、機構輕巧、重量輕等優點。
閥體
型式扁平式焊接閥體
公稱通徑100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、1200、1300、1400mm
公稱壓力PN0.25、0.6、1.0、1.6MPa
ANSI 125#、150#
JIS 2k、5k、10k(JIS 2k僅限于450以上口徑)
連接型式法蘭連接：RF、FF
法蘭標準：JB/79.1-94 ANSI B16.104
材料碳鋼20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316
上閥蓋標準型
填料柔性石墨-20~+450℃（碳鋼閥體）
-40~+450℃（不銹鋼閥體）
執行機構
型式GTX單作用氣動活塞執行機構（帶彈簧復位）
GTD雙作用氣動活塞執行機構
供氣壓力0.4~0.7MPa
氣源接口1/4NPT
閥作用型式單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關
閥內組件
閥板形狀中心旋轉式（開放型—無閥座結構、后座型—有閥座結構）
閥板材質碳鋼20、1Cr18Ni9、SS41、SUS304、SUS316
閥板轉角60°、90°
軸材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti
流量特性近似等百分比
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，氣動加速器，保位閥，其它。
性能
基本誤差帶定位器：≤±2％
回差帶定位器：≤2％
死區≤1％
允許泄漏量≤2.5％×閥額定容量（開放型） ≤1％×閥額定容量（后座型）
二、整機工作原理

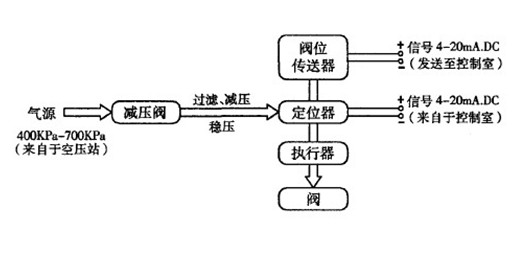

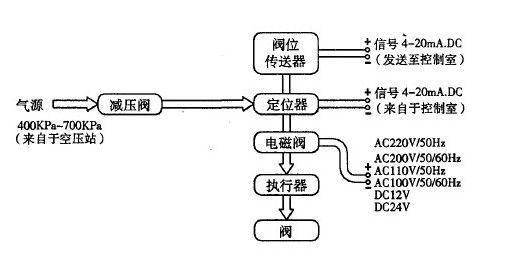

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。
（1）調節型
（2）切斷型
（3）調節切斷型

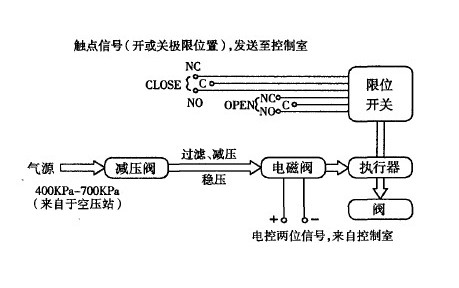

用戶現場配管配線要求：電磁閥：配二芯線一根
壓縮空氣配管大。 限位開關：配四芯線一根
見蝶閥+活塞執行機構標準配置表，配管數量：一根
電氣配線如下：
定位器：輸入信號配二芯線一根
閥位傳送器：配二芯線一根
備注：依據原理圖中附件的不同配置而選擇相應的配線。
主要參數
| 公稱通徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
流量系數 | 90° | 320 | 560 | 900 | 1280 | 2300 | 3500 | 5200 | 6800 | 9000 | 11000 | 14000 |
| 70° | 158 | 278 | 425 | 610 | 1040 | 1700 | 2480 | 3300 | 4350 | 5500 | 6800 |
| 公稱通徑 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | |
| 流量系數 | 90° | 20500 | 28000 | 36400 | 46000 | 57000 | 81000 | 95000 | 125000 | 155000 | 175000 | |
| 70° | 9800 | 14000 | 173000 | 23000 | 27000 | 39000 | 46000 | 61000 | —— | —— | |
| 額定行程 | 調節型：70°；兩位型：90° |
| 公稱壓力 | 標準產品0.6、1.0、1.6MPa |
| 流量特性 | 近似等百分比 |
| 可調范圍 | 70° 20：1；90° 30:1 |
| 作用形式 | 氣開式、氣關式 |
| 法蘭標準 | 對夾式連接或符合JB78-59、JB79-59標準、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等標準訂貨生產 |
注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

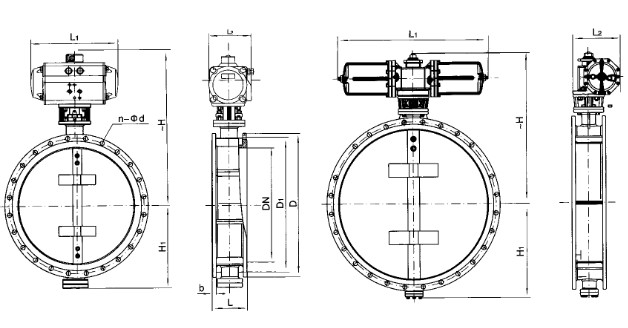

三、主要外形及連接法蘭尺寸
HYD641W-PN2.5-6.0(0.25-0.6MPa)
| 公稱通徑DN | 外 形 尺 寸 | 連 接 尺 寸 | 執行器型號 |
| PN2.5、PN6.0 |
| L1 | L2 | H | H1 | L | D | D1 | D2 | n-φd |
| 50 | 141 | 71 | 286 | 70 | 100 | 140 | 110 | 88 | 4-14 | AT050D |
| 65 | 141 | 71 | 306 | 80 | 100 | 160 | 130 | 108 | 4-14 | AT050D |
| 80 | 141 | 71 | 334 | 95 | 100 | 190 | 150 | 124 | 4-18 | AT050D |
| 100 | 159 | 83 | 354 | 105 | 100 | 210 | 170 | 144 | 4-18 | AT063D |
| 125 | 159 | 83 | 384 | 120 | 100 | 240 | 200 | 174 | 8-18 | AT063D |
| 150 | 211 | 95 | 409 | 132 | 100 | 265 | 225 | 199 | 8-18 | AT075D |
| 200 | 248 | 107 | 593 | 160 | 120 | 320 | 280 | 254 | 8-18 | AT088D |
| 250 | 248 | 107 | 650 | 187 | 120 | 375 | 335 | 309 | 12-18 | AT088D |
| 300 | 269 | 123 | 715 | 220 | 120 | 440 | 395 | 363 | 12-22 | AT100D |
| 350 | 269 | 123 | 814 | 245 | 140 | 490 | 445 | 413 | 12-22 | AT100D |
| 400 | 315 | 141 | 863 | 270 | 140 | 540 | 495 | 463 | 16-22 | AT115D |
| 450 | 345 | 152 | 918 | 297 | 160 | 595 | 550 | 518 | 16-22 | AT125D |
| 500 | 409 | 172 | 1016 | 322 | 160 | 645 | 600 | 568 | 20-22 | AT145D |
| 600 | 438/750 | 187210 | 1128 | 377 | 180 | 755 | 705 | 667 | 20-26 | AT160D/AW13 |
| 700 | 550/750 | 215/210 | 1233 | 430 | 180 | 860 | 810 | 772 | 24-26 | AT190D/AW13 |
| 800 | 550/900 | 215/275 | 1344 | 487 | 200 | 975 | 920 | 878 | 24-30 | AT190DAW17 |
| 900 | 550/900 | 215/275 | 1560 | 537 | 200 | 1075 | 1020 | 978 | 24-30 | AT190DAW17 |
| 1000 | 550/900 | 215/275 | 1660 | 587 | 220 | 1175 | 1120 | 1078 | 28-30 | AT190DAW17 |
| 1200 | 550/900 | 215/275 | 1890 | 687 | 240 | 1405 | 1340 | 1295 | 32-33 | AT190DAW17 |
| 1400 | 600/900 | 215/275 | 2670 | 760 | 260 | 1630 | 1560 | 1510 | 36-36 | AT210D/AW17 |
| 1600 | 633/900 | 215/275 | 2810 | 895 | 280 | 1830 | 1760 | 1710 | 40-36 | AT240D/AW17 |
| 1800 | 633/1180 | 262/365 | 3020 | 995 | 300 | 2045 | 1970 | 1918 | 44-39 | AT240D/AW20 |
| 2000 | 730/1800 | 330/365 | 3220 | 1095 | 320 | 2265 | 2180 | 2125 | 48-42 | AT270D/AW20 |
四、選購氣動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：雙作用往復式（二位開關式）或單作用彈簧復位式（常閉或常開式）
類型：雙作用氣缸，單作用氣缸
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、手輪傳動裝置、電氣閥門定位器
介質名稱：
介質溫度：
使用壓力：
